Mandriles para devanado

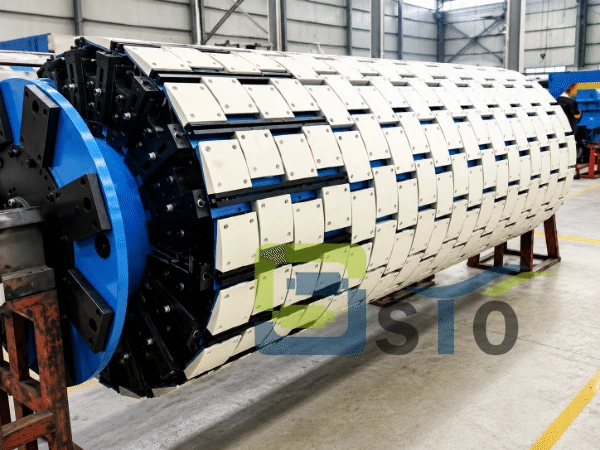

Mandil de expansión

Rango de expansión: Φ160–Φ3500 mm

Longitud de bobinado: máx. 4000 mm

Tolerancia de paralelismo: ±2.0 mm

Tolerancia de redondez: ±2.0 mm

Método de ajuste: manual, eléctrico y neumático

Uso: vertical y horizontal

Apertura tipo sombrilla o tipo gajos

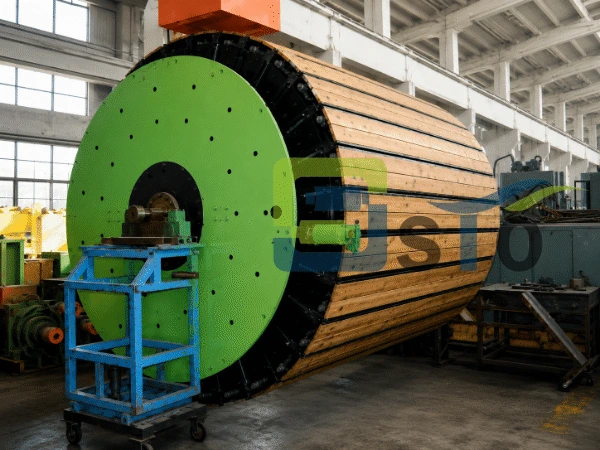

Mandil de expansión de bloques

Rango de expansión: Φ460–Φ3500 mm

Longitud de bobinado: máx. 4000 mm

Tolerancia de paralelismo: ±2.0 mm

Tolerancia de redondez: ±2.0 mm

Método de ajuste: manual y eléctrico

Uso: vertical y horizontal

Material del bloque: Madera, nylon o acero

Apertura tipo sombrilla o tipo gajos

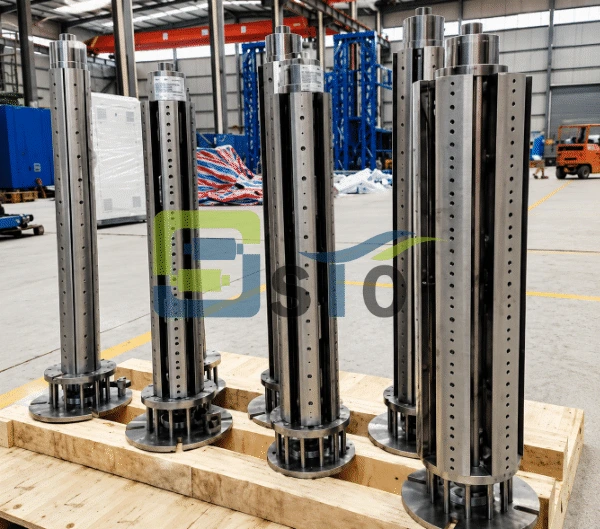

Mandril pequeño

Rango de expansión: Φ170–Φ450 mm

Longitud de bobinado: máx. 1500 mm

Tolerancia de paralelismo: ±1.0 mm

Tolerancia de redondez: ±1.0 mm

Método de ajuste: manual y neumático

Uso: horizontal

Material del bloque: Madera o acero

Apertura tipo gajos

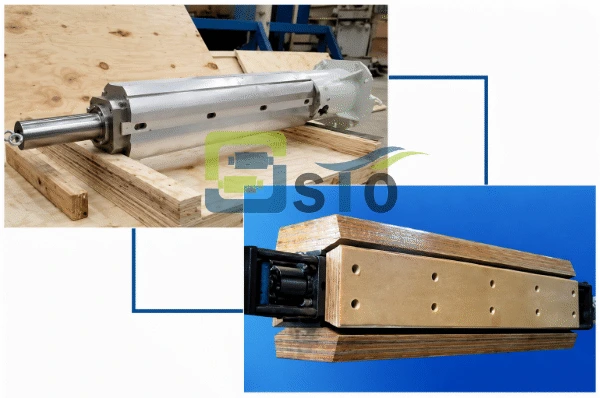

Mandril ovalado o rectangular

Rango de expansión: A medida

Longitud de bobinado: A medida

Tolerancia de paralelismo: ±1.0 mm

Tolerancia de redondez: ±1.0 mm

Método de ajuste: manual y neumático

Uso: horizontal

Material del bloque: Madera o acero

Apertura tipo gajos
